FDM,SLS,SLA,三种3D打印技术的优劣势分析

手板打样请联系铭美手板厂: 151-1818-1073

3D打印技术越来越成熟,这项技术在手板制作中的应用也越来越常见。3D打印常见的三种方式有FDM,SLA和SLS。 这三种技术各有优劣。下面是这三种3D打印技术的简要分析对比。

FDM技术(Fused Deposition Modeling,熔融沉积)

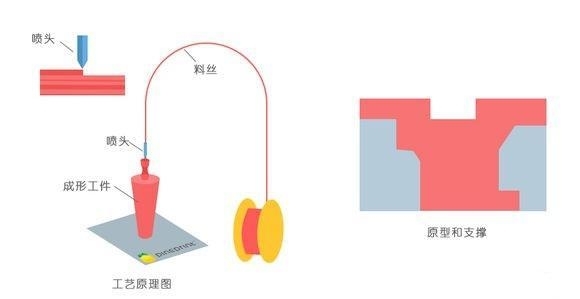

FDM技术原理:FDM熔融层积成型技术是将丝状的热熔性材料加热融化,同时三维喷头在计算机的控制下,根据截面轮廓信息,将材料选择性地涂敷在工作台上,快速冷却后形成一层截面。一层成型完成后,机器工作台下降一个高度(即分层厚度)再成型下 一层,直至形成整个实体造型。

FDM技术的优点:

1) 操作环境干净、安全,材料无毒,可以在办公室、家庭环境下进行,没有产生毒气和化学污染的危险。

2) 无需激光器等贵重元器件,因此价格便宜。

3) 原材料为卷轴丝形式,节省空间,易于搬运和替换。

4) 材料利用率高,可备选材料很多,价格也相对便宜。

FDM技术的缺点:

1) 成形后表面粗糙,需后续抛光处理。最高精度只能为0.1mm。

2) 速度较慢,因为喷头做机械运动。

3) 需要材料作为支撑结构。



SLS技术(Selective Laser Sintering,粉末材料选择性激光烧结)

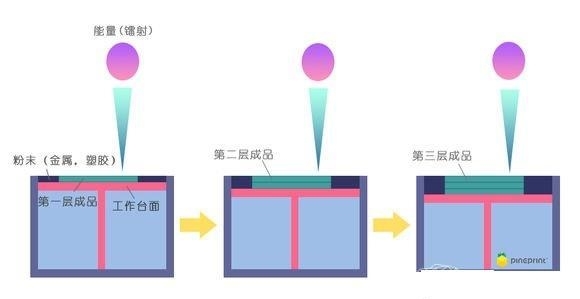

SLA技术原理:该技术采用铺粉将一层粉末材料平铺在已成型零件的上表面,并加热至恰好低于该粉末烧结点的某一温度,控制系统控制激光束按照该层的截面轮廓在粉层上扫描,使粉末的温度升到熔化点,进行烧结并与下面已成型的部分实现粘结。一层完成后,工作台下降一层厚度,铺料辊在上面铺上一层均匀密实粉末,进行新一层截面的烧结,直至完成整个模型。

SLS技术的优点:

1)可用多种材料。其可用材料包括高分子、金属、陶瓷、石膏、尼龙等多种粉末材料。特别是金属粉末材料,是目前3D打印技术中最热门的发展方向之一。

2)制造工艺简单。由于可用材料比较多,该工艺按材料的不同可以直接生产复杂形状的原型、型腔模三维构建或部件及工具。

3)高精度。一般能够达到工件整体范围内(0.05-2.5)mm的公差。

4)无需支撑结构。叠层过程出现的悬空层可直接由未烧结的粉末来支撑。

5)材料利用率高。由于不需要支撑,无需添加底座,为常见几种3D打印技术中材料利用率最高的,且价格相对便宜。

手板加工联系(微信/手机):139-234-13337 / 151-1818-1073手板打样是产品设计必须要经过的一道程序,我们在找手板厂打样的时候都希望用更少的钱做出最满意的手板。那么手板打样怎样才能最大程度的节省成本呢?铭美模型有

SLS技术的缺点:

1)表面粗糙。由于原材料是粉状的,原型建造是由材料粉层经过加热熔化实现逐层粘结的,因此,原型表面严格讲是粉粒状的,因而表面质量不高。

2)烧结过程有异味。 SLS工艺中粉层需要激光使其加热达到熔化状态,高分子材料或者粉粒在激光烧结时会挥发异味气体。

3)无法直接成型高性能的金属盒陶瓷零件,成型大尺寸零件时容易发生翘曲变形。

4)加工时间长。加工前,要有2小时的预热时间;零件构建后,要花5至10小时时间冷却,才能从粉末缸中取出。

5)由于使用了大功率激光器,除了本身的设备成本,还需要很多辅助保护工艺,整体技术难度大,制造和维护成本非常高,普通用户无法承受

SLA技术(Stereo Lithography Apparatus,光敏树脂选择性固化)

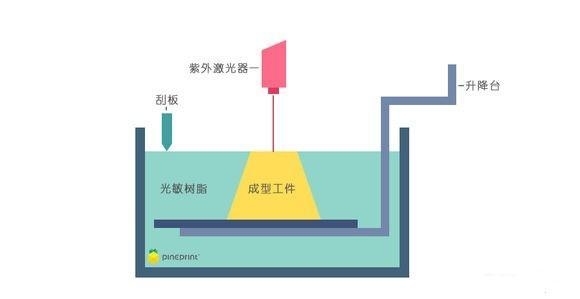

SLA技术原理:在液槽中充满液态光敏树脂,其在激光器所发射的紫外激光束照射下,会快速固化(SLA与SLS所用的激光不同,SLA用的是紫外激光,而SLS用的是红外激光)。在成型开始时,可升降工作台处于液面以下,刚好一个截面层厚的高度。通过透镜聚焦后的激光束,按照机器指令将截面轮廓沿液面进行扫描。扫描区域的树脂快速固化,从而完成一层截面的加工过程,得到一层塑料薄片。然后,工作台下降一层截面层厚的高度,再固化另一层截面。这样层层叠加构成建构三维实体。

SLA技术的优点:

1) 发展时间最长,工艺最成熟,应用最广泛。在全世界安装的快速成型机中,光固化成型系统约占60%。

2) 成型速度较快,系统工作稳定。

3) 具有高度柔性。

4) 精度很高,可以做到微米级别,比如0.025mm。

5) 表面质量好,比较光滑:适合做精细零件。

SLA技术的缺点:

1) 需要设计支撑结构。支撑结构需要未完全固化时去除,容易破坏成型件。

2) 设备造价高昂,而且使用和维护成本都不低。SLA系统需要对液体进行操作的精密设备,对工作环境要求苛刻。

3) 光敏树脂有轻微毒性,对环境有污染,对部分人体皮肤有过敏反应。

4) 树脂材料价格贵,但成型后强度、刚度、耐热性都有限,不利于长时间保存。

5) 由于材料是树脂,温度过高会熔化,工作温度不能超过100℃。且固化后较脆,易断裂,可加工性不好。成型件易吸湿膨胀,抗腐蚀能力不强。

3D打印技术的优势的快速,性价比高,缺点是精度及表面纹理,光泽度不如CNC加工。具体选择哪种加工方式可以向我们的工程师咨询。
